Nos, akkor először is győződjünk meg róla, hogy valóban Toshiba-Samsung

(TS-H943 MS25/28) van a konzol belsejében! Ennek legegyszerűbb módja a

Képeken látható módon történik az előlap lepattintása után.

Ha ezzel megvagyunk, jöhet a gép lebontása/szétszerelése.

Erről leírás Itt.

Ha ezzel is megvagyunk, akkor szedjük szét a meghajtót is.

Távolítsuk el, a képeken pirossal jelölt csavarokat, majd vegyük le a meghajtó aljáról a fedő lemezt.

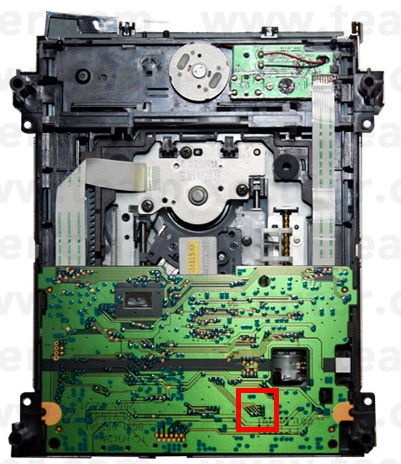

A pirossal bekeretezett részre kell koncetrálnunk.

JungleFlasher (továbbiakban JF) legfrissebb verziójára lesz szükségünk.

A program indulása után felül kattintsunk az MtkFlash32 fülre.

Adjunk áramot a meghatónak, majd ismertessük fel a JF-el.

Ha felismerte, a program ablakban jobb oldalt alul kattintsunk Intro / Device ID gombra.

A status-nál 0x90-et ír,ekkor elvesszük az áramot a meghatótól.

A status átáll 0x80-ra.

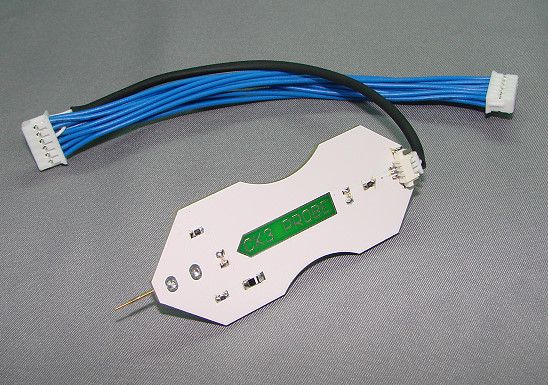

A fenti képen látható eszközre, vagy a házilag elkészített változatára lesz szükségünk.

Házilag elkészített verzió Itt. (Nem kell a kondi!)

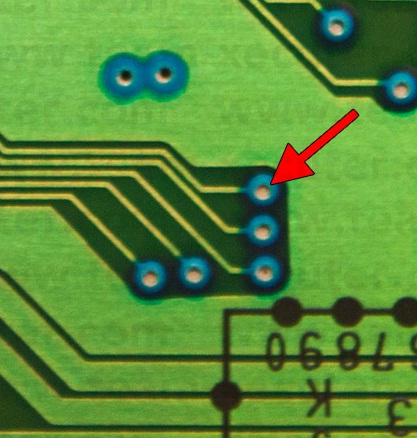

Ekkor érintsünk a kis furathoz GND-t (test), mielőtt az áramot visszaadjuk a meghajtónak.

A status átáll 0x70-re azaz vendor mode-ba, a meghajtó csak is ebben az állapotban áll készen a Firmware kiovasás/visszaírására!

(A furatot tapéta vágó késsel egy picit finoman meg kell kapargatni, hogy a forrasztás gátló maszkot eltávolítsuk. Ellenkező esteben nem lesz érintkezés a művelet közben!)

Megjegyzés: Előfordulhat, hogy a flashconfigot a JF "unknown", azaz ismeretlennek látja, ekkor sem kell pánikba esni, egyszerűen el kell venni az eszközünket a furattól és újra az Intro / Device ID-re kattintani és máris felismeri.

Bővebben képekkel:

MTK Flash 32 fül...

Intro / Device ID-re katt...

Kérdésre Igennel kívánjuk újra küldeni a parancsot...

Status áram alatt...

Status áram nélkül...

Ekkor érint a Probe-al...

Vendor mode-ban "Unknown" (Ismeretlen), ekkor elvesszük az eszközünket a furattól, majd újra Intro / Device ID gombra katt és...

A meghajtó Vendor mode-ban, készen áll a Flash-elésre.

A  továbbiakban Ezen leírás alapján lehet folytatni!

A tutort készítette: hanleydeep
