FIGYELEM! A PHATKEY metódus kiváltja ezt a tutoriált! Ha rendelkezel megszakítós CK eszközzel, NEM KELL az RS232-vel bajlódnod! Az itt ismertetett dolgok egy része illegális, garanciavesztést okoz, valamint tönkre vághatod a berendezéseidet, amiért sem Én, sem az XboxKlub egyik tagja sem vállal felelősséget!

Attól a pillanattól kezdve, amikor a gépedet megbontod, buktad a garanciát!!!

Az oldal nem támogatja a warezt, a tutorialt a készítő kizárólag abból a célból írta, hogy a tulajdonodban lévő eredeti játékaidat házilag lemagyarítva, biztonsági másolatként tudd futtatni.

Ez a leírás a LiteOn meghajtó kulcskiolvasásához és flasheléséhez szükséges eszközöket és programokat tartalmazza.

FONTOS:

  • a műveleteknél az xbox AV kábele mindenképp csatlakoztatva legyen, mert anélkül a konzol kikapcsol.
  • ez a megoldás csak azokhoz a meghajtókhoz jó, amelyiken a firmware verzió: 74850C

I. Az RS232-es átalakító elkészítése.

Ahhoz, hogy kinyerjük a kulcsot a meghajtóból szükség van egy soros portra csatlakoztatható egyszerűsített RS232-es átalakítóra. A képeken látható alkatrészek nem biztos, hogy pont ugyanúgy néznek ki, mint amiket Te be tudsz szerezni!!! Javasolt készítés közben multiméter alkalmazása az ellenőrzéshez!

Szükséges alkatrészek:

  • 1db BC337 Tranzisztor
  • 1db 10 kOhm ellenállás (1/4W)
  • 1db 1 kOhm ellenállás (1/4W)
  • valami hegyes alkatrész ( Én multiméter hegyet ajánlok)
  • Molex csatlakozó, ami rádugható a Pc tápvezetékére
  • 9pin-es dugó a soros porthoz

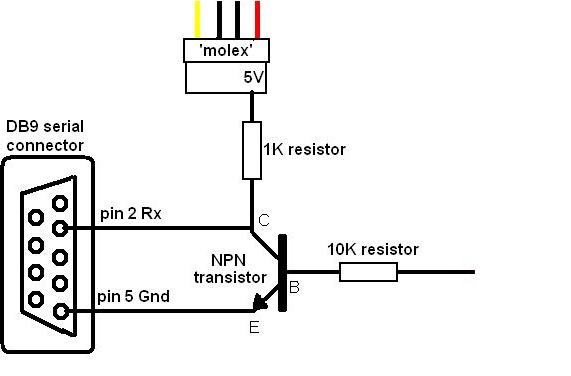

Lássuk az átalakító sematikus ábráját:

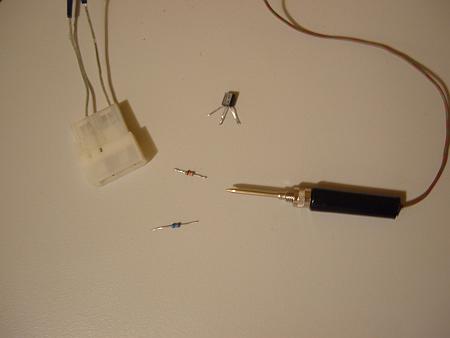

Beépülő alkatrészek:

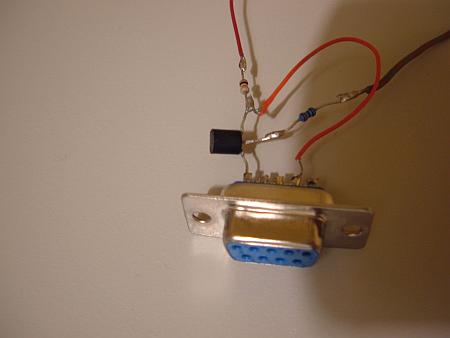

Összeilesztve:

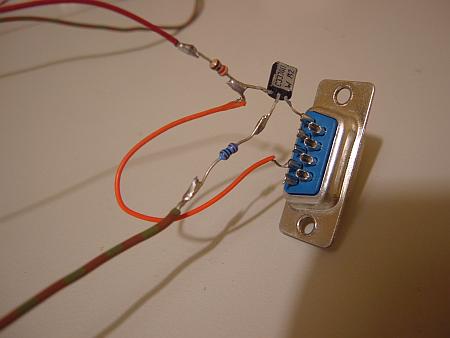

A másik oldalról:

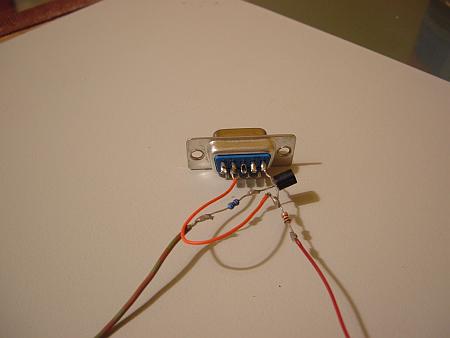

Még egy nézet:

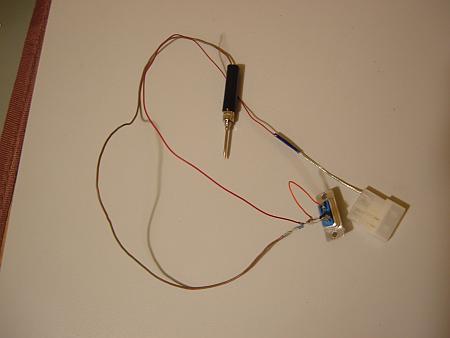

És felszerelve:

II. Key kiolvasása a LiteOn drive-ból az RS232 átalakítóval.

Szükséges eszközök:

  • egy boot drive, ami a legjobb, ha egy pendrive
  • HP USB DiskStorage Format Tool
  • Win98boot
  • DVDkey 1.2
  • DosFlash 1.8

Csomagold ki a Win98boot.rar-t, majd telepítsd fel a HPUsbDiskStorageFormatTool programot, pendrive-ot dugd be és indítsd el a programot.

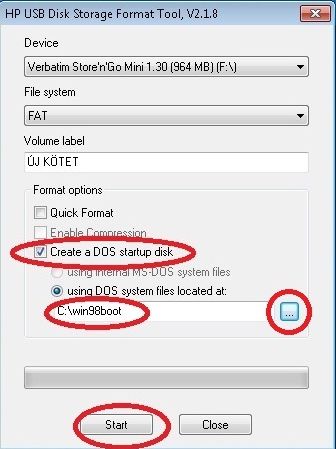

Pipáld ki a Create a DOS system files located-et, majd tallózd be a win98boot könyvtárat.
Nyomd meg a startot és kész is vagy.

Csomagold ki a DVDkey_1.2-t az usb gyökérkönyvtárába, majd a DosFlash16 (a DosFlash 1.8-ból) mappa tartalmát is másold ugyan ide.

Az usb pendrive kész.

Szükség lesz a Sata port címére. A PC-t a BIOS-ban állítsd át, hogy usb-ről bootoljon. Kösd össze a PC-t és a box-ot Sata kábellel. Földeld a PC és a Liteon külső házát. Lehetőleg húzz le minden meghajtót a PC-ről, majd kapcsold be azt. Miután bebootolt a gép DOS-ba kapcsold be a boxot is, majd a PC-n a parancssorba gépeld be, hogy dosflash, majd nyomj ENTER-t.

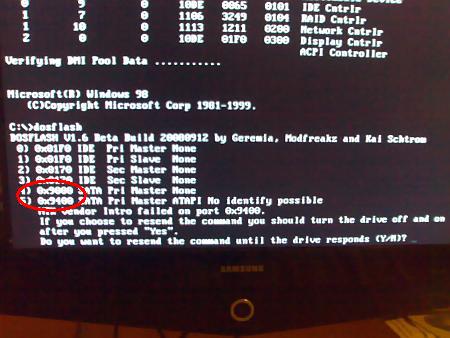

Ezt kell látnod:

Azt a sort nézd, ahova kiírja a meghajtódat és a 0x utáni 4 karakter kell neked (itt a képen 9400), ezt írd fel.

Kapcsold ki a PC-t és a boxot, majd szedd le a LiteOn fedelét (4db csavart kell kitekerned és lejön a fedél).

Most jöhet a tálcatrükk. Nagyon fontos, hogy mindig figyelj rá, ha lehúzod az áramkábelt a LiteOn-ról, akkor mindig jól nyomd vissza, mert már többen is elcseszték azzal, hogy fordítva dugták vissza!!!

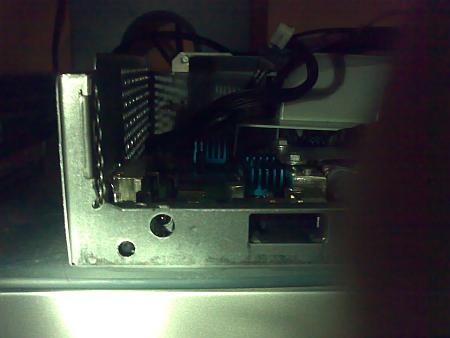

Kapcsold be a boxot, nyomd meg az eject gombot a boxon. A bal alsó sarkában levő kisebb furaton kell bedugni valamit.

Most az egyik kezeddel nyúlj bele a tálca közebébe.
A másik kezeddel nyomd meg újra az eject gombot, majd minél gyorsabban húzd le a Liteon áramkábelét (ha lassú voltál, a tálca újra ki fog jönni. Ebben az esetben kezdd újra). A tálcát állítsd kb. félállásba. Dugd vissza az áramkábelt, a tálcának nem szabad visszamennie. A boxot most már ne kapcsold ki, amíg nincs meg a key.

Testeld össze a PC-t és a LiteOn házát!!!

Kapcsold be a PC-t.

Miután bebootol, dugd rá a SATA kábelt.

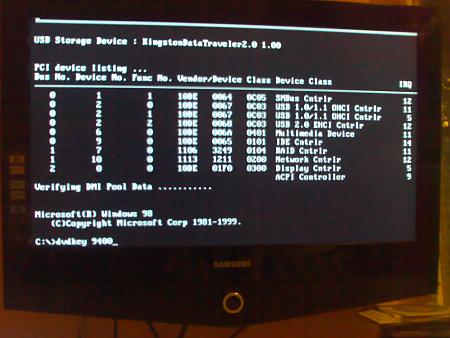

DOS-ba írd be: dvdkey sataportcime - ez az a 4 jegyű karaktersorozat, amit korábban felírtál.

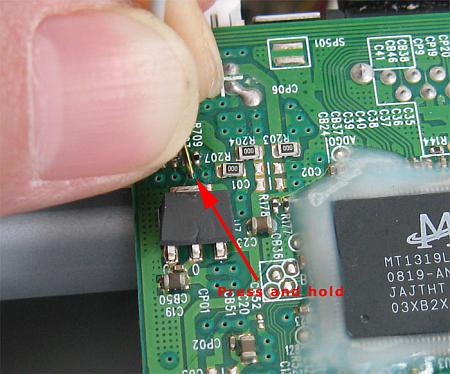

A TX kábelt a rajta levő heggyel érintsd oda az R707 pont alatti furathoz (lehetőleg tartsd folyamatosan függőlegesen).

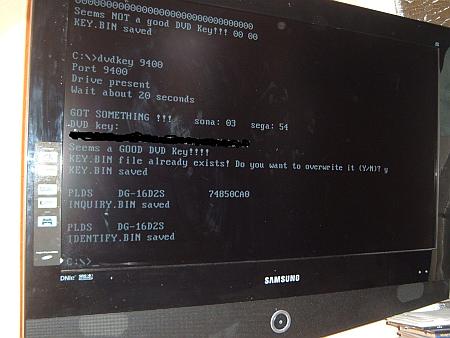

Nyomd meg az ENTER-t és a hegyet ne engedd el. Ha minden jól megy, akkor kb. 5-6 másodperc múlva kiírja key-t és lementi a bineket.

Ha nem, akkor újra írd be a dvdkey satatportcime parancsot, esetleg indítsd újra a PC-t.

Ha a DVD key-nél csak 0-k vannak, akkor nem volt jó a művelet. Ebben az esetben újra kell kezdeni, mert ha a 0-kat tartalmazó bineket flasheled bele a LiteOn-ba, akkor soha többet nem fogod tudni használni a box-ot.

Ha minden rendben volt, akkor kikapcsolhatod a PC-t és boxot is. A félig behúzott tálcára és a RS232-es átalakítóra már nincs szükség.

III. Következik a flash.

Szükséges eszközök:

  • LiteOn Xtreme THX v1.6 - REPACK

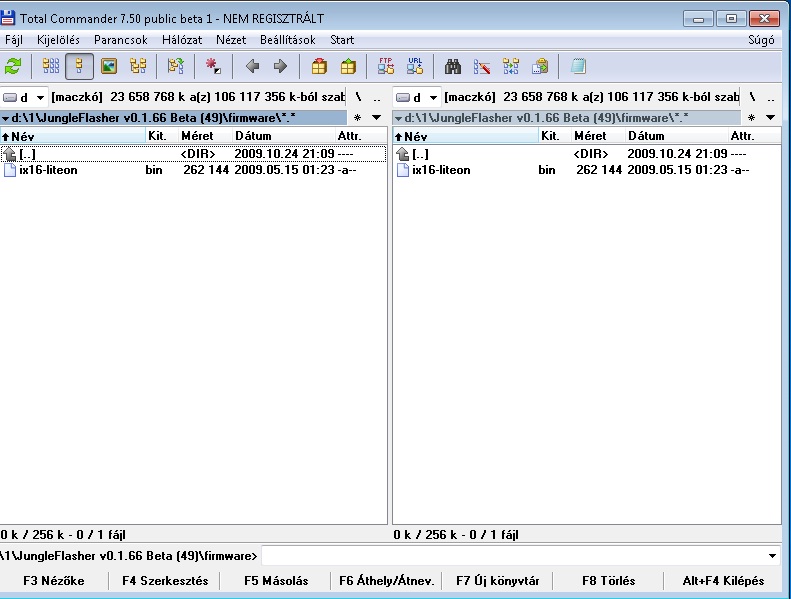

Indítsd el a PC-t Windows-ba, tömörítsd ki az Ixtreme-et. A letöltött firmware-t másold be a Jungleflasher firmware mappájába és nevezd át ix16-liteon.bin-re.

Futtasd a PortIO32.exe-t, majd indítsd el a JungleFlasher programot.

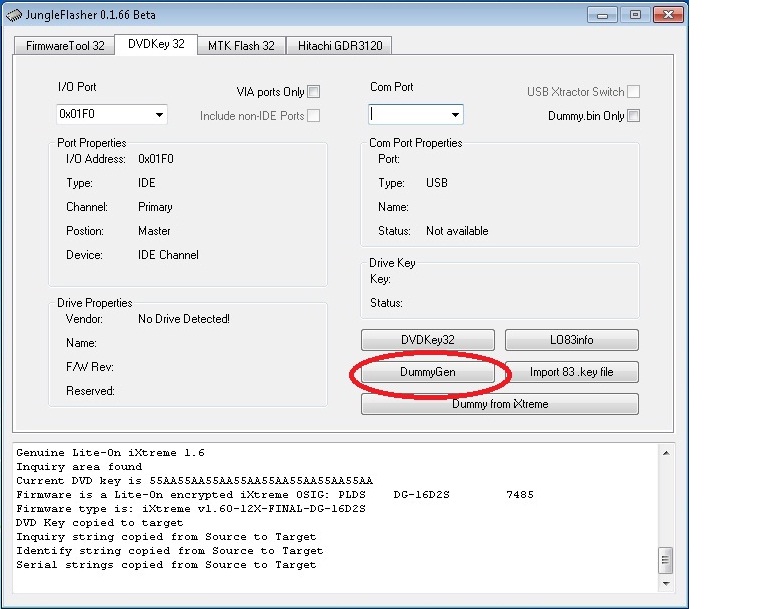

Menj a DVDKey32 fülre és nyomj a DummyGen-re.

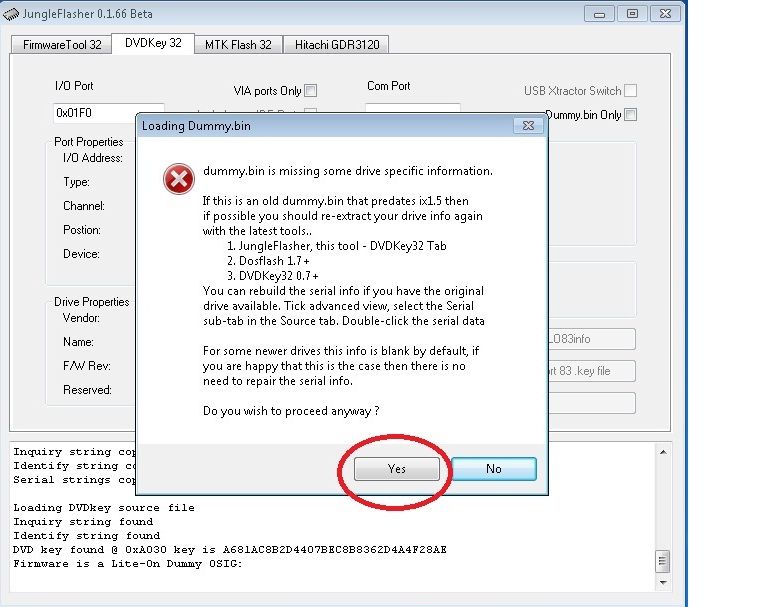

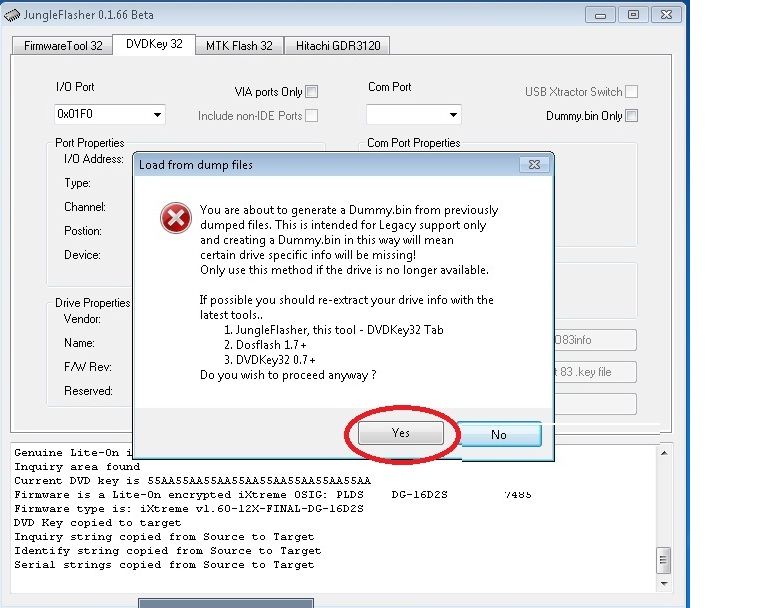

A kérdésre válaszolj Yes-szel

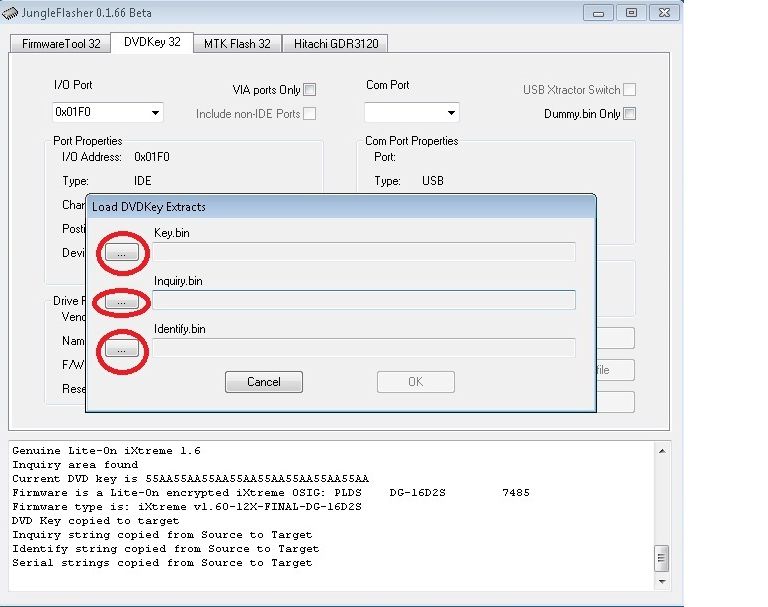

Olvasd be a 3 bin-t

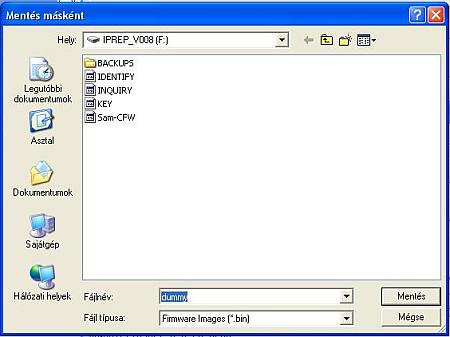

Mentsd el a Dummy.bin-t

Kérdésre YES

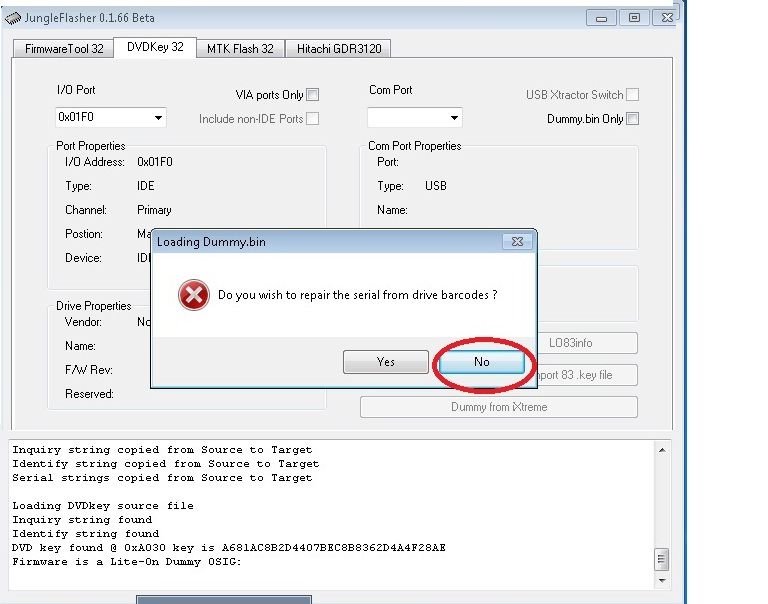

A barcodos kérdésre NO

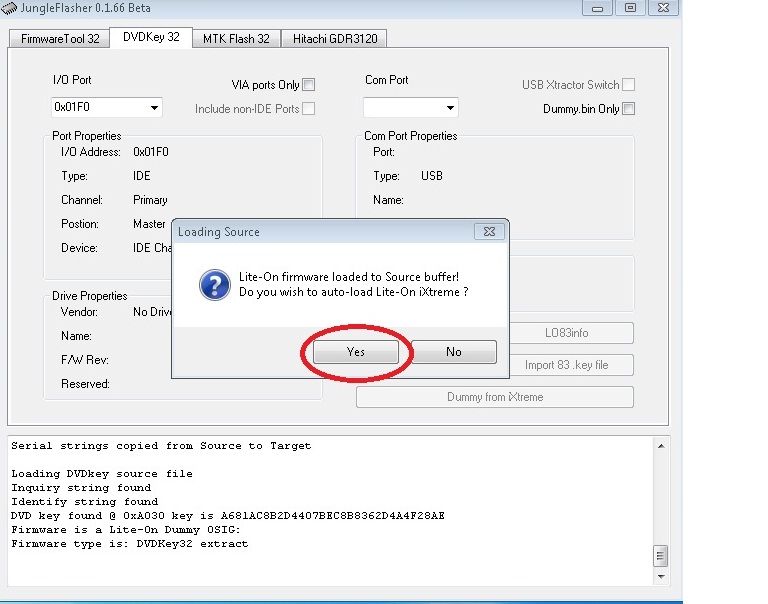

Az auto load-ra YES

Ezek után beolvassa az iXtreme 1.6-ot és elvégzi a key beleirását is.

  A key-nek meg kell egyeznie alul és felül.

Most már csak menteni kell a módositott firmware-t.

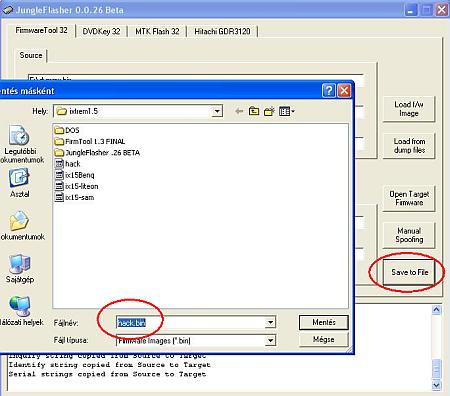

Save to File és mentsd el a hackelt firmwaredet (mondjuk hack.bin néven).

Másold rá a hack.bint-t a pendrive-ra.

Ezzel kész a módosított firmware, már csak bele kell flashelni a Liteon-ba.

Kapcsoljuk ki a PC-t.

Kössük össze újra SATA kábellel a PC-t és a LiteOnt, dugjuk rá az áramkábelt és testeljük össze újra a PC-t és az xboxot.

Kapcsoljuk be a PC-t és miután bebootol kapcsoljuk be a xbox-ot.

Először törölni kell az eredeti firmware-t: írjuk be a dosflash parancsot, majd az első kérdésre nyomjunk egy N-t.

Adjuk meg a LiteOn számát

Végül irjuk be: LITEON E

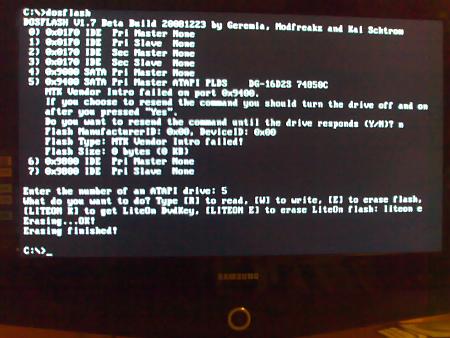

Ezt kellene a végén látnunk:

Ha bármi nem így menne, húzzuk le a Liteon-ról az áramkábelt 3-5 másodpercre, majd dugjuk vissza és újra irjuk be a dosflash parancsot.

Ha OK, következik a flashelt firmware beirása: újra irjuk be a dosflash-t, majd a kérdésre nyomjunk Y-t

Húzzuk le LiteOn-ról az áramkábelt 3-5 másodpercre, majd dugjuk vissza.

Adjuk meg a LiteOn számát, nyomjunk W-t, majd írjuk be a JungleFlasher-rel készitett firmware nevét, a példában hack.bin

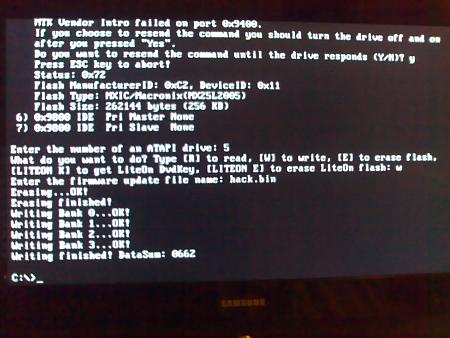

Ezt kell látnunk a végén:

Sok sikert mindenkinek!
Készítette: Simi121
